Zahnriemen für präzise und leistungsfähige Antriebe
SKR bietet ein breites Programm an Zahnriemen für Antriebs‑, Positionier- und Transportaufgaben – von kleinen Präzisionsantrieben bis zu leistungsstarken Maschinenantrieben.
Je nach Anwendung stehen Zahnriemen aus Polyurethan oder Neopren mit unterschiedlichen Zahnprofilen, Teilungen, Zugsträngen und Leistungsstufen zur Verfügung. Neben Standardabmessungen liefern und konfektionieren wir auch kundenspezifische Ausführungen.

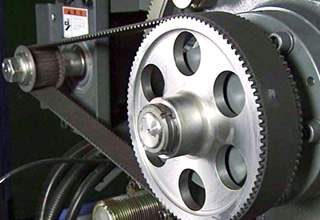

Durch den formschlüssigen Eingriff von Zahnriemen und Riemenscheibe erfolgt die Kraftübertragung synchron und schlupffrei. Dadurch eignen sich Zahnriemen sowohl für die Leistungsübertragung als auch für Anwendungen mit hohen Anforderungen an Positioniergenauigkeit und Gleichlauf.
Zahnprofile und Ausführungen
Zu den gängigen Zahnriemenprofilen gehören:
- Trapezprofile – z. B. T, AT, MXL, XL und L
- HTD / HTS – z. B. 3M, 5M, 8M und 14M
- STS / STD – z. B. S1M, S1.5M, S2M, S3M, S5M, S8M und S14M
- TN-Kerbzahnriemen – z.B. TN10, TN15
- weitere Sonderprofile und Hochleistungszahnriemen
Je nach Riemenausführung sind geschlossene Zahnriemen, Meterware, verschweißte Riemen, Flex-Riemen sowie ein- und doppelseitig verzahnte Ausführungen erhältlich.

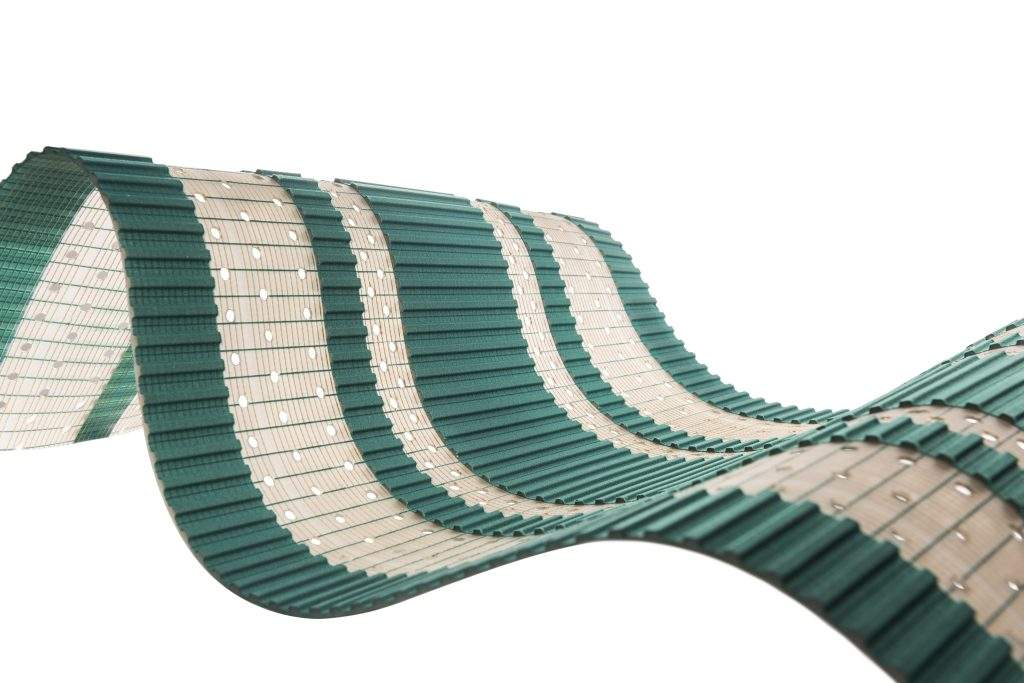

Polyurethan-Trapezzahnriemen sind in metrischen und zölligen Teilungen erhältlich und eignen sich für eine Vielzahl von Antriebs‑, Positionier- und Transportaufgaben.
Je nach Anwendung stehen unterschiedliche Ausführungen zur Verfügung:
- geschlossene Zahnriemen (Wickelware)
- Meterware
- verschweißte Zahnriemen
- Flex-Zahnriemen in individuellen Längen
- einseitig oder doppelseitig verzahnte Ausführungen

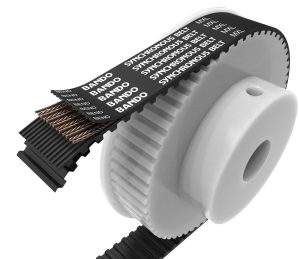

Zöllige Trapezzahnriemen aus Neopren gehören zu den klassischen Zahnriemensystemen und sind bis heute in zahlreichen bestehenden Maschinen und Anlagen im Einsatz.
Für Neuentwicklungen werden heute häufig modernere Zahnprofile eingesetzt. Für bestehende Antriebe sind die zölligen Profile jedoch weiterhin in zahlreichen Abmessungen und Ausführungen verfügbar.
Je nach Profil sind geschlossene Zahnriemen, endliche Riemen sowie endlose Sonderlängen mit einseitiger oder doppelseitiger Verzahnung erhältlich.
Download ContiTech Synchrobelt
Download Optibelt Neoprenzahnriemen

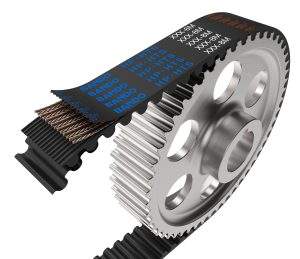

HTD bzw. HTS-Zahnriemen besitzen eine halbkreisförmige Zahngeometrie. Die gängigen Riementeilungen sind 3M, 5M, 8M und 14M.
Als geschlossene Riemen (Wickelware) sind sie meist aus Neopren, als Meterware sowohl in Neopren als auch in Polyurethan lieferbar. Die Riemen gibt es mit einseitig und beidseitig Zähnen.
Ebenso sind die HTD-Zahnriemen in verstärkten Ausführungen lieferbar, die je nach Hersteller unterschiedliche Bezeichnungen haben.
Download ContiTech Synchrobelt
Download ContiTech Synchroforce CXP

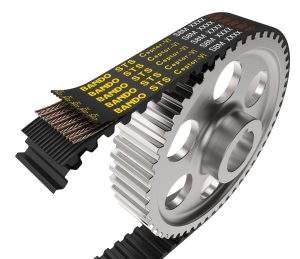

Die modernen und sehr vielfältigen SuperTorque-Zahnriemen verfügen über eine evolventenförmige Zahngeometrie (ähnlich einem Zahnrad) und bieten daher Vorteile, die andere Zahngeometrien nicht haben.
Das extrem breite Abmessungsspektrum – von der Teilung und der Längenvielfalt – sowie die verschiedenen Leistungsstufen lassen dem Konstrukteur viel Freiheit beim Riemeneinsatz.
Geschlossene Riemen (Wickelware) wird meist in
Neopren angeboten, als Meterware sind die Riemen sowohl in Neopren als auch
Polyurethan lieferbar. Die Riemen gibt es mit einseitig und beidseitig Zähnen.
Die Kerbzahnriemen des Typs TN10 und TN15 sind in der Teilung 1,0 und 1,5 mm lieferbar.
Die Riemen zeichnen sich durch ihre kompakte Baugröße und ihren spiel- und polygonfreien Eingriff aus. So lassen sich nicht nur kleinste Antriebe mit Riemenscheiben ab Durchmesser 4 mm realisieren, sondern auch hochgenaue Positionierungen und Winkelverstellungen.
Lieferbar sind die Zahnriemen im Längenbereich ab 37,5 mm bis über 1200 mm, wobei Sonderlängen möglich sind.
Eingesetzt werden die Riemen bereits in Serie etwa für Analyse- und Messgeräte der Medizintechnik, der Pharmaindustrie und generell überall dort, wo Bewegungen hochpräzise oder auch auf engstem Raum übertragen werden müssen.
Neben den oben aufgeführten Standard-Zahngeometrien wurden und werden noch diverse Sondergeometrien in Form und Ausführung entwickelt.
Hier einige Beispiele:
Bei Fragen / Interesse an Sonderriemen nehmen Sie bitte mit unserer Anwendungstechnik Kontakt auf.
Sie sind unsicher, welcher Zahnriemen für Ihre Anwendung geeignet ist?
Unsere Anwendungstechnik unterstützt Sie bei der Auswahl und Auslegung des passenden Zahnriemens und der zugehörigen Riemenscheiben.
